Receptor Definido por Software

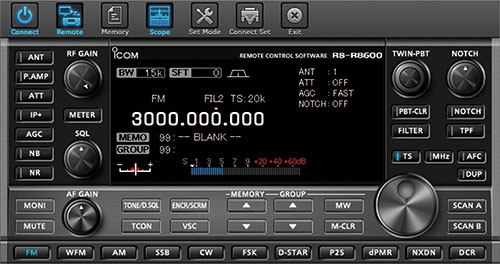

Ya sea que se implemente con dos receptores en un solo rack de 19 pulgadas, o en su escritorio en casa, el IC-R8600 es una actualización impresionante a cualquier equipo SIGINT serio, equipo de investigación de interferencias o los entusiastas de la onda corta o receptor. Con una superficie de 10 kHz a 3 GHz, este receptor de comunicación le permite escuchar y ver una amplia variedad de señales en una pantalla a color de 4,3 pulgadas. Además, el R8600 decodifica diversas señales de comunicación digital, mientras que la avanzada tecnología de procesamiento FPGA proporciona claridad y precisión de las señales recibidas. Con el software de control remoto opcional para un PC con Windows®, los datos de audio y alcance de espectro recibidos se pueden transferir a través de una red IP para la supervisión desde ubicaciones remotas.
Frecuencias RX: | 10 kHz – 3GHz decodifica digital incluyendo P25, NXDN™, D-STAR RX analógico incluyendo USB, LSB, FSK, CW, AM, S-AM, FM y WFM | |
Canales: | 2000 con 100 grupos 100 canales de salto de escaneo 50 pares de bordes de escaneo | |
Versiones: | Frecuencias celulares bloqueadas o desbloqueadas |
El R8600 tiene 11 filtros de paso de banda RF discretos en las bandas HF y 13 filtros de paso de banda en las bandas VHF/UHF. Para evitar el desbordamiento, sólo se pasa la señal prevista, mientras que rechaza cualquier señale de interferencia fuerte fuera del rango. El R8600 proporciona un rango dinámico de +30dBm IP3 y 105 dB a 14,1MHz. El rendimiento IP3 es +10dBm a 144 MHz y 0dBm a 440MHz.
El R8600 utiliza unidades FPGA (Field Programmable Gate Array) y DSP para demodulación, decodificación y la mayoría del procesamiento de señales. Las señales de ONC directas y las señales de frecuencia intermedias, que se convierten a partir de señales VHF/UHF, se digitalizan en un convertidor A/D de 14 bits y se transfieren al FPGA y al DSP para un procesamiento óptimo. La frecuencia de muestreo de alta velocidad de 122,88 MHz utilizada para el convertidor A/D da como resultado un alias superior y una reducción de la recepción de imágenes.
El IC-R8600, el IC-R8600, el primero de la industria para receptores de banda ancha de escritorio, tiene un alcance de espectro en tiempo real de alta resolución con una pantalla de cascada. La pantalla ofrece un rendimiento de primera clase en resolución, una velocidad de barrido rápida máxima de 30 fotogramas por segundo, un alcance de ±2,5 MHz (rango de visualización) y 110 dB de rango dinámico (a ±2,5 kHz). La pantalla de cascada le permite encontrar señales débiles mostrando el cambio de espectro con el tiempo. Toque el alcance del espectro o la pantalla de cascada para seleccionar como frecuencia de funcionamiento. La función de búsqueda de picos encuentra varias frecuencias pico dentro del rango de alcance y le ayuda a seleccionarlas.
¡El alcance del espectro ofrece las operaciones simultáneas que se encuentran en algunos de los equipos más caros! Esto significa que puede utilizar el alcance del espectro o la cascada para moverse rápidamente a una señal deseada mientras escucha el audio del receptor. La pantalla táctil del 'R8600 introduce una función "Magnificar". La primera vez que toque la pantalla de alcance alrededor de la señal deseada, la parte tocada se magnifica. Un segundo toque de la pantalla de alcance cambia la frecuencia de funcionamiento y le permite sintonizar con precisión.

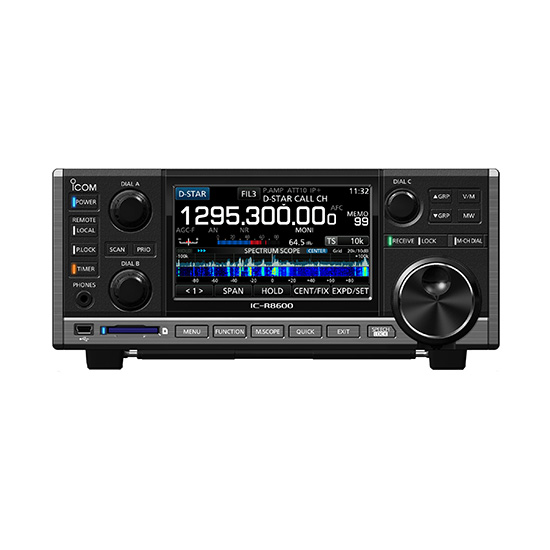

Para adquirir eficientemente las señales deseadas, la interfaz de usuario DEL IC-R8600 proporciona un funcionamiento rápido y preciso. La gran pantalla a color de 4,3 pulgadas, con función de pantalla táctil, está configurada para recopilar información de funcionamiento. Al tocar indicaciones e iconos en la pantalla, aparecerá el menú de configuración y los parámetros se pueden ajustar fácilmente. Presione los mandos de control multifunción DIAL A, B o C para mostrar varias funciones, como la velocidad de escaneo, la ganancia de RF, el tono de audio, la retroiluminación de la pantalla y mucho más.
El IC-R8600 muestra los tipos de medidor S-meter, dB, dB-(emf) y dBm en el RSSI. El medidor dB, dB (emf) y dBm tiene una alta precisión de ±3 dB ( entre 0,5–1100 MHz) que se puede utilizar para medir el nivel de intensidad de la señal.
