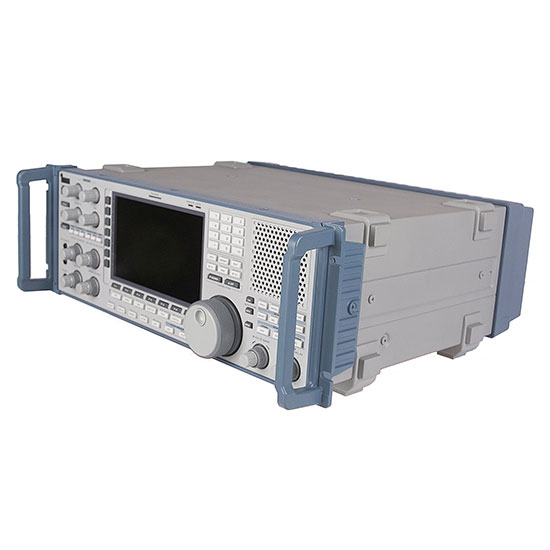

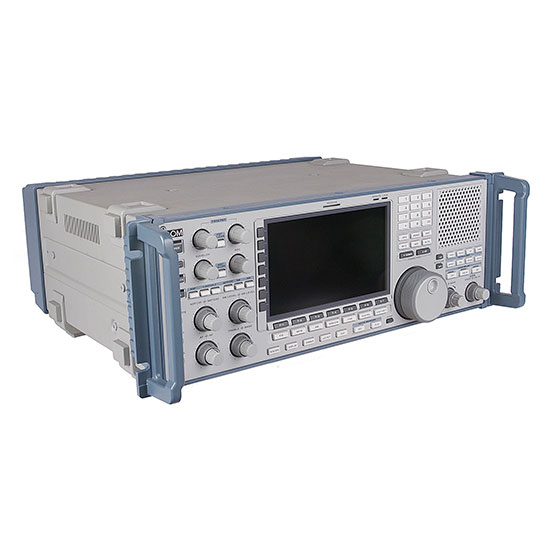

Receptor Profesional de Comunicaciones
El IC-R9500 cubre 0.005-3335MHz en los modos SSB, AM, FM (WFM), CW, FSK y P25*. Es adecuado para una amplia variedad de actividades de monitoreo y escucha de radio.
* Se requiere una unidad digital OPCIONAL UT-122.
El IC-R9500 logra un rendimiento increíble mediante el uso de una matriz D-MOS FET en el 1er mezclador (por debajo de 30MHz) y un excelente filtro de techo IMD. El IC-R9500 tiene un rango dinámico de +40dBm IP3 y 109dB a 14.1MHz. El rendimiento IP3 es +9.8dBm a 50MHz y +6.2dBm a 620MHz (+5dBm (típico) de 30MHz a 3335MHz).
El IC-R9500 tiene 5 filtros de cubierta independientes (240, 50, 15, 6 y 3 kHz) para una mejor selectividad. En condiciones de espectro RF muy concurridas, es extremadamente importante proteger contra señales fuertes en banda. El filtro de cubierta de 3 kHz proporciona un rango dinámico de bloqueo de 130 dB (aprox.)*.
* En recepción de 15MHz, con señales de separación de 5 kHz.
El IC-R9500 incorpora dos unidades DSP independientes de punto flotante de 32 bits, una unidad DSP dedicada para las funciones del receptor y otra para el alcance del espectro. Mediante el uso de la potencia de dos unidades DSP independientes, la radio puede responder a los cambios del operador en un instante.
El IC-R9500 utiliza una unidad OCXO (Oven Control Crystal Oscillator) que proporciona una estabilidad de frecuencia ±0,05 ppm de 0 oC a 50 oC. La frecuencia de referencia de 10MHz se puede suministrar o introducir desde equipos externos.
El filtro IF digital* permite al operador ajustar la forma del filtro (nítida o suave), el ancho de banda del filtro y las características de frecuencia central. El PBT doble digital estrecha y desplaza la banda de paso IF para eliminar eficientemente las señales no deseadas.
* Para los modos FM, WFM y P25, el ancho de la banda de paso es fijo.
El uso de una unidad DSP dedicada mejora el rango dinámico del alcance del espectro. El IC-R9500 tiene cuatro modos de espectro diferentes, como normal/ancho y centro/ancho fijo. El alcance del espectro normal cubre un rango de ±2,5 kHz a ±5MHz, mientras que el alcance del espectro de banda ancha* observa hasta ±500MHz (±10MHz, ±25MHz, ±50MHz, ±100MHz ±250MHz y ±500MHz). Cuando se utiliza el alcance de espectro normal, el ancho del filtro del alcance digital puede variar de 200 Hz a 20 kHz con una velocidad de barrido variable. El ámbito de espectro también se puede establecer para utilizar bordes de ámbito específicos o para centrar el intervalo en la frecuencia de recepción. La función de búsqueda de picos mueve automáticamente el marcador de visualización a la señal más fuerte de la pantalla de alcance. Además de estas características, el alcance tiene 3 niveles de atenuación (10dB, 20dB, 30dB).
* Mientras se utiliza la función de alcance de banda ancha, la salida AF se silencia.

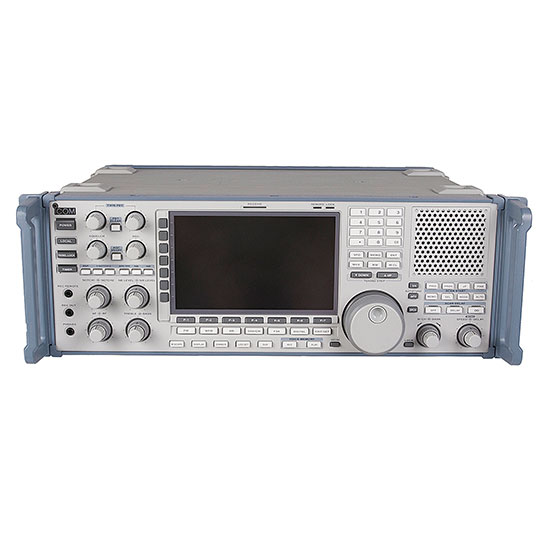

La gran pantalla de matriz activa de 7 pulgadas de ancho (800 × 480 píxeles) ofrece un tiempo de respuesta rápido, alta resolución y tiene un amplio ángulo de visión. El alcance del espectro multifunción se muestra en color vivo. El color de fondo se puede seleccionar de negro o azul para su preferencia. Además, el IC-R9500 tiene un conector VGA que le permite conectar un monitor externo.
En el IC-R9500 se pueden seleccionar los tipos de medidores S-meter, dB, dB-(emf) y dBm. El medidor dB, dB-(emf) y dBm tiene ±3dB de precisión (señal de 10 a 70dB de 100 kHz a 3335MHz a 25oC).
El IC-R9500 tiene el en blanco de ruido controlado DSP que reduce significativamente el ruido del tipo de pulso y mejora la relación S/N eliminando el ruido que interfiere. El en blanco de ruido tiene dos canales con parámetros ajustables de anchura y profundidad. Puede utilizarlos para apuntar a la interferencia de ruido específica.
El filtro de muesca manual digital tiene una profundidad de más de 70 dB en dos puntos con ancho de filtro ajustable (ancho, medio, estrecho). Esto significa que dos señales de ritmo fuertes se pueden eliminar a la vez, incluso mientras se utiliza el filtro de muesca automática.
La detección sincrónica AM (S-AM) proporciona menos audio distor ted que la detección de diodos normal. Este modo es útil cuando se produce el desvanecimiento o el nivel de señal es bajo. El IC-R9500 puede recrear la señal portadora exactamente usando el DSP. Además, la demodulación de banda lateral superior o inferior para S-AM es seleccionable para eliminar la intercon situadación de señales fuertes adyacentes.
El IC-R9500 tiene demodulador y decodificador FSK incorporados.
El IC-R9500 tiene 10 canales VFO para ajustar y almacenar frecuencias de funcionamiento, modo, ancho de filtro y otros ajustes. Por ejemplo, utilice VFO-1 para la banda de 7MHz, VFO-2 para la banda marina VHF, VFO-3 para la banda de 1200MHz, etc. Puede cambiar rápidamente las bandas de operación con el teclado de 10 teclas. Cuando se cambia el VFO, los ajustes se almacenan automáticamente en ese canal VFO.
El IC-R9500 tiene un total de 1220 canales de memoria. Almacene frecuencias, modos, ancho de filtro y pasos de ajuste. Los canales de memoria se agrupan en 10 bancos de memoria. Al conectarse a un teclado USB, puede editar el contenido de la memoria directamente.
El IC-R9500 tiene dos tipos de grabadoras de voz digitales. Una es la grabadora regular, grabando durante largos períodos en formato "WAV" en la memoria CF incorporada o una memoria USB externa. La frecuencia de muestreo es variable de 8 kHz (SQ1) a 48 kHz (SHQ). En el modo SQ1, se pueden almacenar hasta 130 minutos (aprox.) de audio grabado en la memoria CF. La otra grabadora es la grabadora de voz shor t, que guarda los 15 segundos anteriores de audio de radio en RAM, lo que le permite reproducir el audio al instante.
Numerosas funciones de escaneo para buscar emisoras deseadas están disponibles para facilitar el funcionamiento. El
IC-R9500 escanea 40 canales por segundo en el modo de escaneo de memoria.
Escaneo F / F escaneo finoEl sintetizador incorporado anuncia la frecuencia de recepción, el modo y la intensidad de la señal en inglés.

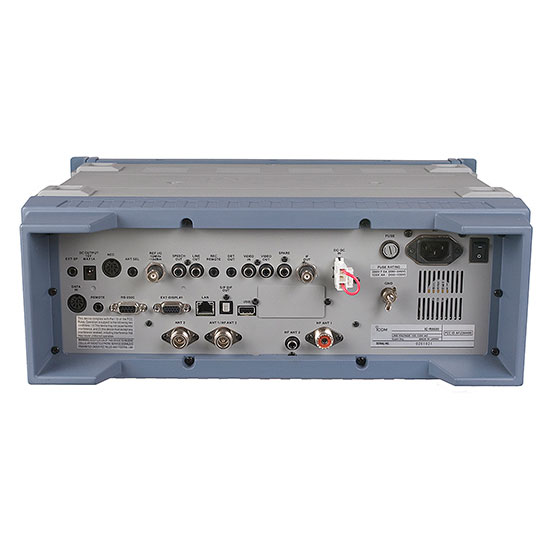

El IC-R9500 tiene un conector USB para conectar memoria USB externa u otros dispositivos USB. El audio recibido y los archivos de configuración del receptor se pueden importar y exportar a un PC. Las actualizaciones de firmware también son posibles a través de la memoria USB.
El IC-R9500 06 y el IC-R2500 son las únicas versiones que tienen una versión desbloqueada certificada por FCC para su uso por el estado, local, exportación y federal)
