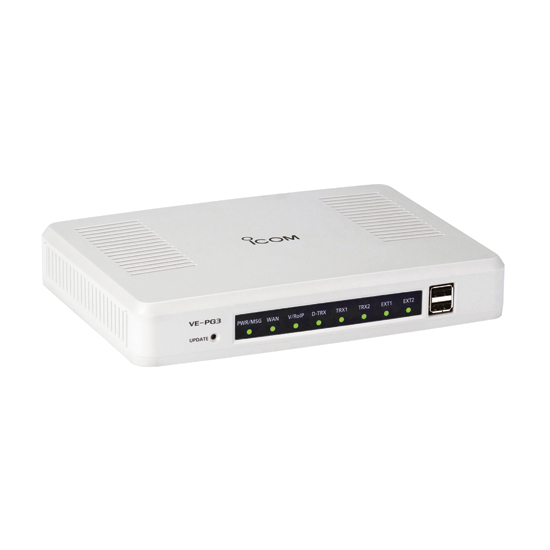

El VE-PG3 está diseñado para mejorar la cobertura de comunicación de una red de radio y la comodidad del uso de radio mediante el aprovechamiento de la tecnología de redes IP con facilidad de implementación. El VE-PG3 tiene dos modos; modo convertidor y modo puente. El modo convertidor convierte el audio de radio en llamadas telefónicas VoIP/analógicas y permite la interconexión entre equipos conectados. El modo de puente conecta dos o más sitios de radio a través de una red IP y el audio de radio recibido se conecta a los sitios de radio opuestos de la red. El modo puente puede conectar sitios de radio dispersos a través de la red y puede proporcionar comunicación de banda cruzada y de categoría cruzada.
. Descargar folletoEl VE-PG3 tiene funciones incorporadas RoIP, sip gateway, IP Router e IP PBX en un solo cuadro. Como se muestra en la figura siguiente, el VE-PG3 integra los sitios de radio digital/analógicos en los sistemas de telefonía analógica y SIP e interconecta las llamadas entre los usuarios conectados. El convertidor de voz digital CT-24 convierte el audio analógico y el códec de teléfono IP G.711 al códec AMBE+2TM para el sistema de radio IDAS™. El CT-24 es necesario para conectar un sitio de radio IDAS™ con otros usuarios del sistema.
Un usuario de radio (tanto IDAS™ como analógico* usuario de radio) puede iniciar llamadas telefónicas utilizando el código DTMF y puede conectarse a otros usuarios a través de un teléfono IP o una línea PSTN**. Los usuarios de teléfono pueden hacer llamadas individuales y llamadas de grupo al sitio de radio IDAS™. En el sitio de radio analógico, los usuarios llamados están sujetos a la configuración de llamada fija de la radio conectada.
* Limitado a radios con capacidad de codificador/decodificador DTMF. **Conexión mantenida por VOX.
El comunicador remoto RC-FS10 opcional crea una radio virtual basada en IP en un PC y funciona como una estación de distribución simple. El RC-FS10 se puede utilizar con un sistema IDAS™ NXDN™ y un sistema de radio analógico a través del VE-PG3.

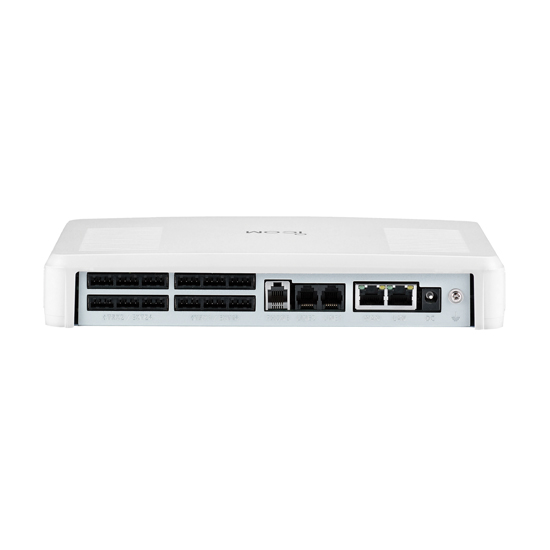

El VE-PG3 tiene dos conectores de equipos externos para entrada/salida de audio y otra conmutación. El sistema de dirección pública, la sirena, la luz de advertencia y otros equipos externos se pueden conectar al VE-PG3.
El modo bridges entre los sitios de radio sobre una red IP. La figura abajo es un ejemplo de la configuración del modo de Puente, el usuario de radio del sitio A puede hablar con el usuario de radio del sitio B.
Cuando el sistema de red IP es compatible con el ruteo de multidifusión IP, tres o más VE-PG3 se pueden conectar en el modo bridge y proporcionar comunicación de radio de sitio a multisitio. Como se muestra en la figura siguiente, los usuarios de radio del sitio A pueden hablar con los usuarios del sitio B y del sitio C simultáneamente.
La función de mezcla mezcla el audio puenteado con los otros puentes. Puede proporcionar la comunicación del tipo de sitio a multisitio incluso en una red que no soporte el ruteo de multidifusión IP.
La conexión entre bandas/categorías cruzadas es posible entre las frecuencias móviles terrestres VHF/UHF, VHF marinas y bandas aéreas. Los cables de conexión de audio opcionales le permiten conectar un transceptor o repetidor fácilmente.
* La operación entre bandas y categorías cruzadas puede estar prohibida en algunos países. Confirme los requisitos legales en su país antes de la instalación.
